Замена распределительных валов на S50 B32 |
|||
|
Снять перегородку отопителя (корпус воздушного коллектора). Данная операция описана в разделе "Снятие кронштейна рычажной системы стеклоочистителей в сборе", [ссылка] Снять муфту привода вентилятора с кожухом вентилятора, [ссылка]. |
||
Отсоединить монтажную планку форсунок (1), приподнять над распределительной магистралью и воздухопроводом и отложить (2). |
|||
|
Снять крышку гбц, [ссылка] Вывернуть свечи зажигания, [ссылка] |
||
Снять защитный кожух разъемов. |
|||
Снятие: Снятие исполнительного узла системы Vanos и распределительных валов описывается отдельно от установки. Последовательность выполнения операций по снятию и установке различна. |
|||
Насадить преспособление 11 5 100 на четыре болта крепления втулки коленчатого вала. |
|||
Провернуть коленчатый вал по направлении вращения до установки поршня 1-го цилиндра в ВМТ конца такта сжатия. Зафиксировать демпфер крутильных колебаний с помощью приспособления 11 2 300. |
|||
Отсоединить маслопровод от исполнительного узла. |
|||
Установить приспособление 11 7 350 на исполнительный узел системы Vanos. Подключить компрессорную установку (2-8 бара). |
|||
Отсоединить разъемы от электромагнитных клапанов на стороне выпуска. Подсоединить приспособление 12 6 412, скомбинированное с приспособлением 12 6 410 к электромагнитным клапанам на стороне выпуска. Подсоединить приспособление 12 6 410 к АКБ, обращая внимание на правильность полюсов. Нажать на двухпозиционный переключатель на приспособлении 12 6 412 в направлении "Вдвинуть шлицывой вал системы Vanos" и удержать. |
|||
Одновременно повернуть распределительный вал выпускных клапанов за шестигранник против направления вращения, так чтобы канавка на упорном подшипнике совпала с канавкой на крышке 1-го подшипника. Примечание! При необходимости, несколько раз нажать на двухпозиционный переключатель на приспособлении 12 6 412 в обоих направлениях, так чтобы распределительный вал пришел в движение. |
|||
Отсоединить разъемы от электромагнитных клапанов на стороне впуска. Подсоединить приспособление 12 6 412 к электромагнитным клапанам на стороне впуска. Нажать на двухпозиционный переключатель на приспособлении 12 6 412 в направлении "Вдвинуть шлицывой вал системы Vanos" и удержать. |
|||
Одновременно повернуть распределительный вал впускных клапанов за шестигранник против направленя вращения, так чтобы канавка на упорном подшипнике совпала с канавкой на крышке 1-го подшипника. Примечание! При необходимости, несколько раз нажать на двухпозиционный переключатель на приспособлении 12 6 412 в обоих направлениях, так чтобы распределительный вал пришел в движение. |
|||
Отсоединить приспособление 12 6 412 от электромагнитных клапанов. Отсоединить компрессорную установку. |
|||
Вынуть приспособление 11 2 300. |
|||
Снять направляющую планку приводной цепи между распределительными валами впускных и выпускных клапанов. |
|||
Вывернуть болты крепления (1-9) исполнительного узла системы Vanos. |
|||
Снять крышку (мост Vanos) с корпуса распределителя. |
|||
Предупреждение! Не выворачивать ставшие доступными два болта крепления звездочки распределительного вала впускных клапанов к приводному механизму системы Vanos |
|||
Продолжать поворачивать коленчатый вал в направлении вращения, пока не станут доступны следующие два болта крепления звездочки распределительного вала впускных клапанов к приводному механизму системы Vanos. Вывернуть эти два болта. |
|||

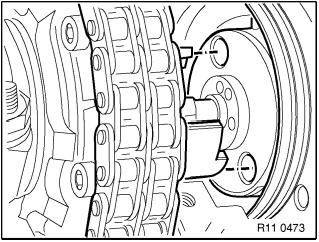

Ослабить на два оборота ставшие доступные два болта крепления звездочки распределительного вала впускных клапанов к приводному механизму системы Vanos. Предупреждение! При ослаблении болтов крепления к приводному механизму системы Vanos, больше, чем два оборота они приближаются к насосному колесу, и исполнительный узел системы Vanos может защимить при снятии. |
|||
Продолжать поворачивать коленчатый вал в направлении вращения, пока не станут доступными следующие два болта крепления звездочки распредвала впускных клапанов к приводному механизму системы Vanos. Вывернуть эти два болта. |
|||
Ослабить на два оборота ставшие доступными два болта крепления звездочки распредвала впускных клапанов к приводному механизму системы Vanos. |
|||
Продолжать поворачивать коленчатый вал в направлении вращения до установки поршня 1-го цилиндра в положение ВМТ конца такта сжатия. Зафиксировать демпфер крутильных колебаний с помощью приспособления 11 2 300. |
|||
Примечание! Канавки на упорных подшибниках распределительных валов выпускных и впускных клапанов должны совпадать с канавками 1-го подшипника. |
|||
Ослабить прим. На два оборота ставшие доступными два болта крепления звездочки распредвала впускных клапанов к приводному механизму системы Vanos. |
|||
Ослабить на два оборота ставшие доступными два болта крепления звездочки распредвала впускных клапанов к приводному механизму системы Vanos. |
|||
Отсоединитьи снять исполнительный узел системы Vanos. |
|||
Предупреждение! При снятом узле Vanos звездочки распредвалов впускных и выпускных клапанов неплотно соприкасаются с распредвалами. Во избежании контакта клапанов с поршнем в этом состоянии не следует поворачивать коленвал. |
|||
Повернуть распредвал впускных клапанов за шестигранник прим. на 10 градусов в направлении вращения. |
|||
Снять два ослабленных болта крепления звездочки распрелвала впускных клапанов к приводному механизму системы Vanos. |
|||
Примечание! При снятии не допускать опрокидывания шлицевой втулки, так как могут выпасть опорный диск и тарельчатая пружина. Осторожно отсоединить шлицевую втулку на стороне впуска и извлечь движением вверх. |
|||
Предупреждение! Давление пружины. Снять плунжер натяжителя цепи с пружиной, [ссылка] |
|||

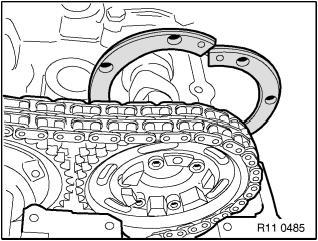

Предупреждение! За звездочкой распредвала впускных клапанов установлены полукольца, которые при отведении звездочки вперед могут упасть в полость двигателя. Придерживая полукольца пальцем, осторжно отвести звездочку распредвала впускных клапанов вперед и снять полукольца движением вверх. |
|||
Отсоединить звездочку от центрирующей втулки, отцепить от приводной цепи и снять. |
|||
Предупреждение! Обращать внимание на направление вращения и угол затяжки. Повернуть распредвал впускных клапанов за шестигранник внутрь, так чтобы вершина кулачков у цилиндра 1 встали горизонтально. |
|||
|
Предупреждение! При неквалифицированным демонтаже без использования соответствующих приспособлений существует опасность повреждения и поломки распредвала. Установить приспособление 11 3 400 на распредвал впускных клапанов и закрепить болтами в резьбовых отверстиях свечей зажигания цилиндров 2 и 5. Моменты затяжки [ ссылка] |
||
|
Установить вал впускных клапанов с предварительным натягом, вращая эксцентриковый вал Отвернуть все гайки крепления крышек подшипников распредвала впускных клапанов |
||
|
Предупреждение! В случае ослабления натяжения крышки подшипников не должны перекашиваться. Освободить и снять приспособление 11 3 400. Снять крышки подшипников и вынуть распредвал впускных клапанов. |
||
|
Предупреждение! Обращать внимание на направление вращения и угол затяжки. Повернуть распредвал выпускных клапанов за шестигранник внутрь, так чтобы вершина кулачков у цилиндра 1 встали горизонтально. |
||
|
Предупреждение! При неквалифицированным демонтаже без использования соответствующих приспособлений существует опасность повреждения и поломки распредвала. Установить приспособление 11 3 400 на распредвал впускных клапанов и закрепить болтами в резьбовых отверстиях свечей зажигания цилиндров 2 и 5. Моменты затяжки [ ссылка] |
||
|
Установить вал выпускных клапанов с предварительным натягом, вращая эксцентриковый вал Отвернуть все гайки крепления крышек подшипников распредвала выпускных клапанов |
||
|
Предупреждение! В случае ослабления натяжения крышки подшипников не должны перекашиваться. Освободить и снять приспособление 11 3 400. Снять крышки подшипников и вынуть распредвал выпускных клапанов со звездочкой. Зафиксировать цепь от соскальзывания вниз. |
||
|
Установка исполнительного узла системы Vanos и распредвалов описывается отдельно от снятия. Последовательность операций по снятию и установке различна. При необходимости, заменить приводной механизм системы Vanos.[ссылка] |
||
|
Наложить приводную цепь на центрирующую втулку распредвала впускных клапанов. Вставить распредвал впускных клапанов с центрирующей втулкой таким образом, чтобы кулачки у цилиндра 1находились в горизонтальном положении и были обращены внутрь. |
||
|
Предупреждение! Соблюдать направление и последовательность установки крышек подшипников. Крышка первого подшипника маркированого буквой Е, крышки остальных подшипников от Е2 до Е7. Обратите внимание на центрирующие втулки. Поставить крышки подшипников. |
||
|
Предупреждение! При неквалифицированным демонтаже без использования соответствующих приспособлений существует опасность повреждения и поломки распредвала. Установить приспособление 11 3 400 на распредвал впускных клапанов и закрепить болтами в резьбовых отверстиях свечей зажигания цилиндров 2 и 5. Моменты затяжки [ ссылка] |
||
|
Отжать распредвал впускных клапанов вниз, вращая эксцентриковый вал. Выровнять рукой крышки подшипников, так чтобы крышки подшипников и корпус распределителя были зафиксированы над центрирующими втулками. Поставить и затянуть гайки крепления крышек подшипников (распредвал впускных клапанов). Момент затяжки [ ссылка]Ослабить натяжение и снять приспособление. |
||
|
Наложить приводную цепь на звездочку распредвала выпускных клапанов. Вставить распредвал выпускных клапанов вместе с приводным механизмом системы Vanos таким образом, чтобы кулачки у первого цилиндра находились в горизонтальном положении и были обращены внутрь. |
||
|
Предупреждение! Соблюдать направление и последовательность установки крышек подшипников. Крышка первого подшипника маркированого буквой А, крышки остальных подшипников от А2 до А7. Обратите внимание на центрирующие втулки. Поставить крышки подшипников. |
||
Предупреждение! При неквалифицированным демонтаже без использования соответствующих приспособлений существует опасность повреждения и поломки распредвала. Установить приспособление 11 3 400 на распредвал впускных клапанов и закрепить болтами в резьбовых отверстиях свечей зажигания цилиндров 2 и 5. Моменты затяжки [ ссылка] |
|||
Отжать распредвал выпускных клапанов вниз, вращая эксцентриковый вал. Выровнять рукой крышки подшипников, так чтобы крышки подшипников и корпус распределителя были зафиксированы над центрирующими втулками. Поставить и затянуть гайки крепления крышек подшипников (распредвал выпускных клапанов). Момент затяжки [ ссылка]Ослабить натяжение и снять приспособление. |
|||
Предупреждение! Обращать внимание на направление вращения и угол затяжки. Повернуть распредвал выпускных клапанов за шестигранник из горизонтального положения вверх, так чтобы канавка на упорном подшипнике совпала с канавкой крышке 1-го подшипника. |
|||
Предупреждение! Обращать внимание на направление вращения и угол затяжки. Повернуть распредвал выпускных клапанов за шестигранник из горизонтального положения в направлении вращения в положение прим. 10 градусов. |
|||
Держа приводную цепь натянутой на стороне впуска, установить звездочку с приводной цепью на стороне выпуска: - При положении правого упора шлицевой втулки болты крепления приводного механизма системы Vanos должны минимум на половину и максимум на три четверти находится за лопостями насосного колеса. - При этом должна быть видна левая часть головок болтов. |
|||
Держать приводную цепь натянутой и не изменять положения шлицевой втулки на стороне выпуска. Зацепить звездочку за приводную цепь и насадить на центрирующую втулку распредвала впускных клапанов: - Центр продольного отверстия должен совпадать с верхней кромкой корпуса распределителя. Примечание! Положение продольных отверстий на звездочке распредвала впускных клапанов важно только в отношении доступа к болтам. Оно не влияет на функцианирование. |
|||
Вставить полукольца на стороне впуска плоской стороной к звездочке. |
|||
Примечание! Установить тарельчатую пружину (2) меньшим диаметром опорной поверхности к опорному диску (3). Завести опорный диск фиксирующими носками в выемки в шлицевой втулке. Вложить тарельчатую пружину (2) и опорный диск (3) в шлицевую втулку (1). |
|||
Осторожно завести шлицевую втулку с тарельчатой пружиной и опорным диском на стороне впуска движения вниз и насадить на центрирующую втулку. |
|||
Повернуть полукольца на стороне впуска таким образоб, чтобы при монтаже шлицевой втулки сначала можно было вставить болты в резьбовые отверстия (1). Соблюдать дальнейшую последовательность сборки (2 и 3). |
|||
Предупреждение! Использовать только антимагнитные оригинальные болты. Зафиксировать шлицевую втулку двумя болтами. Наживить болты, не затягивая окончательно. |
|||
Установить плунжер натяжителя цепи. [ссылка] |
|||
Предупреждение! Соблюдать направления установки приспособления 11 7 341. Установить приспособление 11 7 341/342 на распред вал впускных клапанов. Повернуть распредвал впускных клапанов за шестигранник назад из положения 10 градусов, так чтобы приспособление 11 7 341 лежало поперек на корпусе распределителя. |
|||
Установить приспособление 11 7 342 на распредвал выпускных клапанов. Выровнять распредвал выпускных клапанов за шестигранник, так чтобы приспособление 11 7 341 лежало поперек на корпусе распределителя. Снять приспособление 11 7 341/342. |
|||
Установить приспособление 11 7 350 на исполнительный узел системы Vanos. Предупреждение! Накрыть исполнительный узел системы Vanos. При подключении компрессорной установки и активизации электромагнитных клапанов может брызнуть :) масло. Подключить компрессорную установку (2-8 бара). |
|||
Проверить процесс включения электромагнитных клапанов: Подсоединить приспособление 12 6 412, скомбинированное с приспособлением 12 6 410 к электромагнитным клапанамна стороне выпуска. Подсоединить приспособление 12 6 410 к АКБ, обращая внимание на правильность полюсов. Нажать на двухпозиционный переключатель на приспособлении 12 6 412 в направлении "Выдвинуть шлицывой вал системы Vanos". Шлицевой вал с плунжером натяжителя выдвигается. |
|||
Нажать на двухпозиционный переключатель на приспособлении 12 6 412 в направлении "Вдвинуть шлицывой вал системы Vanos". Шлицевой вал с плунжером натяжителя вдвигается. (исходное положение) |
|||
Подсоединить приспособление 12 6 412 к разъему, электромагнитных клапанов на стороне впуска. Нажать на двухпозиционный переключатель на приспособлении 12 6 412 в направлении "Выдвинуть шлицывой вал системы Vanos". Шлицевой вал с плунжером натяжителя выдвигается. |
|||
Нажать на двухпозиционный переключатель на приспособлении 12 6 412 в направлении "Вдвинуть шлицывой вал системы Vanos". Шлицевой вал с плунжером натяжителя вдвигается. (исходное положение) |
|||
Отсоединить компрессорную установку. Снять приспособление 11 7 350. |
|||
Нажать на двухпозиционный переключатель на приспособлении 12 6 412 в направлении "Вдвинуть шлицывой вал системы Vanos". Из плунжера натяжителя цепи выходит воздух. Одновременно отжать шлицевой вал с плунжером натяжителя рукой в исходное положение. |
|||
Подсоединить приспособление 12 6 412 к электромагнитным клапанам на стороне впуска. Нажать на двухпозиционный переключатель на приспособлении 12 6 412 в направлении "Вдвинуть шлицывой вал системы Vanos". Из плунжера натяжителя цепи выходит воздух. Одновременно отжать шлицевой вал с плунжером натяжителя рукой в исходное положение. Отсоединить приспособление 12 6 412 и 12 6 410 от электромагнитных клапанов. |
|||
Заменить уплотнительные кольца. |
|||
Повернуть шлицевые втулки распредвалов впускных и выпускных клапанов до упора вправо. |
|||
Предупреждение! Убедиться, что во время монтажа оба шлицевых вала системы Vanos находятся в исходном положении. Вставить исполнительный узел системы Vanos со шлицевым валом на стороне выпуска в приводной механизм системы Vanos настолько, чтобы косые зубья (1) находились непосредственно перед зацеплением со шлицевой втулкой (2). Примечание! При этом прямые зубья шлицевого вала уже должны находиться в зацеплении с распредвалом впускных клапанов. |
|||
Проверить, точно ли совпадают косые зубья шлицевого вала (1) с шлицами шлицевой втулкой (2). Если косые зубья не удается вставить в шлицевую втулку, оттянуть исполнительный узел системы Vanos со шлицевым валом назад настолько, чтобы шлицевой вал мог свободно вращаться. |
|||
Установить зубья в новое положение путем поворачивания шлицевого вала. Предупреждение! Каждый раз перед установкой исполнительного узла системы Vanos отжимать шлицевой вал в исходное положение. Повторять весь цикл до тех пор, пока косые зубья не войдут в зацепления со шлицевой втулкой. |
|||
Повторить процесс на стороне впуска. Примечание! Шлицевой вал на стороне впуска прим. на 5 мм короче. В случае поиска нового положения зубьев шлицевого вала на стороне впуска оттянуть исполнительный узел системы Vanos только настолько, чтобы зубья шлилевого вала на стороне выпуска оставались в зацеплении. |
|||
Выровнять радиально-поршневой насос на стороне выпуска относительно поводка на шлицевой втулке. |
|||
Вставить исполнительный узел системы Vanos до корпуса распределителя и зафиксировать двумя болтами на корпусе. |
|||
Затянуть два доступных болта крепления звездочки распредвала впускных клапанов к приводному механизму системы Vanos с моментом затяжки 10 Нм. |
|||
Затянуть два доступных болта крепления звездочки распредвала выпускных клапанов к приводному механизму системы Vanos с моментом затяжки 10 Нм. |
|||
Вынуть приспособление 11 2 300. |
|||
Насадить преспособление 11 5 100 на четыре болта крепления втулки коленчатого вала. |
|||
Продолжать поворачивать коленчатый вал в направлении вращения, пока не станут доступны следующие два болта крепления звездочки распредвала впускных клапанов к приводному механизму системы Vanos. Вставить и затянуть эти два болта с моментом затяжки 10 Нм. |
|||
Затянуть два доступных болта крепления звездочки распредвала выпускных клапанов к приводному механизму системы Vanos с моментом затяжки 10 Нм. |
|||
Продолжать поворачивать коленчатый вал в направлении вращения, пока не станут доступны следующие два болта крепления звездочки распредвала впускных клапанов к приводному механизму системы Vanos. Вставить и затянуть эти два болта с моментом затяжки 10 Нм. |
|||
Затянуть последние два болта крепления звездочки распредвала выпускных клапанов к приводному механизму системы Vanos с моментом затяжки 10 Нм. |
|||
Предупреждение! Не проворачивать коленчатый вал назад. Повернуть коленвал в направлении вращения до установки поршня 1-го цилиндра в ВМТ конца такта сжатия. Зафиксировать демпфер крутильных колебаний с помощью приспособления 11 2 300. |
|||
Убедиться, что канавка на упорных подшипниках распредвалов впускных и выпускных клапанов совпадают с канавками на крышках 1-ых подшипников. |
|||
Проверить, можно ли установить приспособление 11 5 080 на распредвал впускных клапанов таким образом, чтобы оно лежало на корпусе распределителя. |
|||
Проверить, можно ли установить приспособление 11 5 080 на распредвал выпускных клапанов таким образом, чтобы оно лежало на корпусе распределителя. Снять приспособление 11 5 080 Снять приспособление 11 2 300. |
|||
Установить направляющую планку приводной цепи между распредвалами впускных и выпускных клапанов. |
|||
Вывернуть болты крепления к исполнительному узлу системы Vanos и оттянуть его от корпуса распределителя настолько, чтобы стали свободны кольца круглого сечения. |
|||
Очистить и обезжирить уплотняемые поверхности между крышкой заднего сальника и корпусом распределителя. Нанести тонкий равномерный слой уплотняющей массы Drei Bond 1209 (См. материалы Службы поставки запчастей BMW). Обратить внимание на отсутствие повреждений и правильность положения центрирующих штифтов (1). |
|||
Предупреждение! После установки крышки заднего сальника (мост Vanos) радиально-поршневой насос становится недоступным. Проверить положение радиально-поршневого насоса относительно поводка на шлицевой втулке и, при необходимости, выровнять насос. Установить крышку заднего сальника (мост Vanos) на корпусе распределителя и затянуть болты крепления. |
|||
Вставить регулирующий узел системы Vanos до корпуса распределителя. |
|||
Примечание! Закрепить перемычку соединения с массой болтом (7). Вставить болты крепления (1-9) исполнительного узла системы Vanos и затянуть в два приема. |
|||
Подсоединить разъемы электромагнитных клапанов. Поставить защитный кожух разъемов. |
|||
Подсоединить маслопровод к исполнительному узлу системы Vanos. Моменты затяжки [ ссылка]Отрегулировать зазор клапанов, [ссылка] Собрать двигатель. |
